Števnost (kardinalnost) razmerja

Števnost (kardinalnost) razmerja

Entiteta je lahko v razmerju z nič, eno ali več entitet drugega tipa (teoretično). V praksi pa obstajajo pravila, ki govorijo o dovoljenjem številu pojavitev neke entitete v nekem konkretnem razmerju. Ta pravila predstavimo s števnostjo razmerja:

img24_8

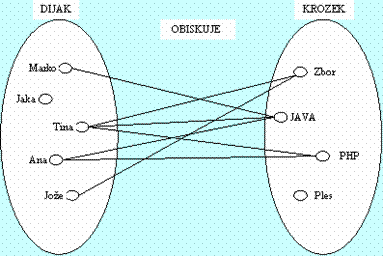

Razmerje OBISKUJE povezuje entitetni tip DIJAK z entitetnim tipom KROZEK

Notacija predstavitve števnosti razmerja: (min,max).

Min je najmanjše število pojavitev entitete v razmerju, max pa največje število pojavitev entitete v razmerju.

Kardinalnost opredelimo za vsak entitetni tip posebej.

img26_8
Predstavitev števnosti razmerja
Značilne števnosti razmerja so:
  • 1:1 (ena proti ena),
  • 1:M (ena - mnogo) oziroma M:1 (mnogo proti ena),
  • M:N (mnogo proti mnogo).

Opomba: zaradi poenostavitve je splošna praksa, da se za števnost razmerja beleži le največja števnost (max) na obeh straneh razmerja.

Udeležba (participacija) entitete v razmerju

  • Popolna ali totalna participacija: vsak primerek entitetnega tipa (vsaka entiteta) se mora udeležiti v razmerju.
  • Delna ali parcialna participacija: entitete se lahko udeležijo ali pa ne udeležijo razmerja.


Opomba: minimalne kardinalnosti ne vplivajo na klasifikacijo (razvrstitev) razmerji med osnovne zvrsti 'ena proti ena', ' ena proti mnogo' in ' mnogo proti mnogo'. Zato jih lahko pri nekaterih notacijah tudi izpustimo.

V praksi se uporablja še nekaj različnih, pa vendar veljavnih notacij za predstavitev števnosti razmerja.

img28_8
Prva možnost za predstavitev števnosti razmerja
img29_8
Druga možnost za predstavitev števnosti razmerja

Minimalne števnosti so izpuščene, strani za predstavitev števnosti sta glede na entitetna tipa zamenjani.

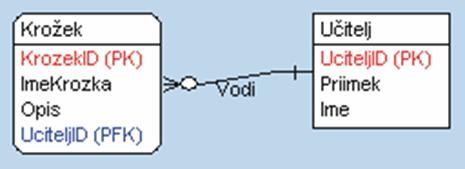

img30_8
Tretja možnost za predstavitev števnosti razmerja
To notacijo uporablja orodje Case Studio.

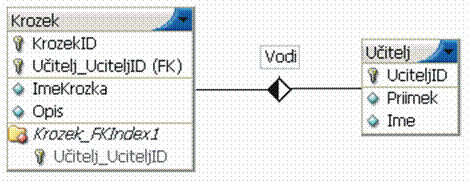

img31_8
Četrta možnost za predstavitev števnosti razmerja
To je le ena od notacij, ki jih ponuja orodje DBDesigner.
